适用范围
◆适用于爆炸性环境的1区、2区;
◆适用于IIA、IIB类爆炸性环境;
◆适用于可燃性粉尘环境21区、22区场所;
◆适用于T1-T6温度组别;
◆广泛用于石油开采、炼油、化工、纺织、军工等危险环境及海洋石油平台、油轮等场所;
◆适用于户内、户外(IP65、 IP66* *订购时须提出)。

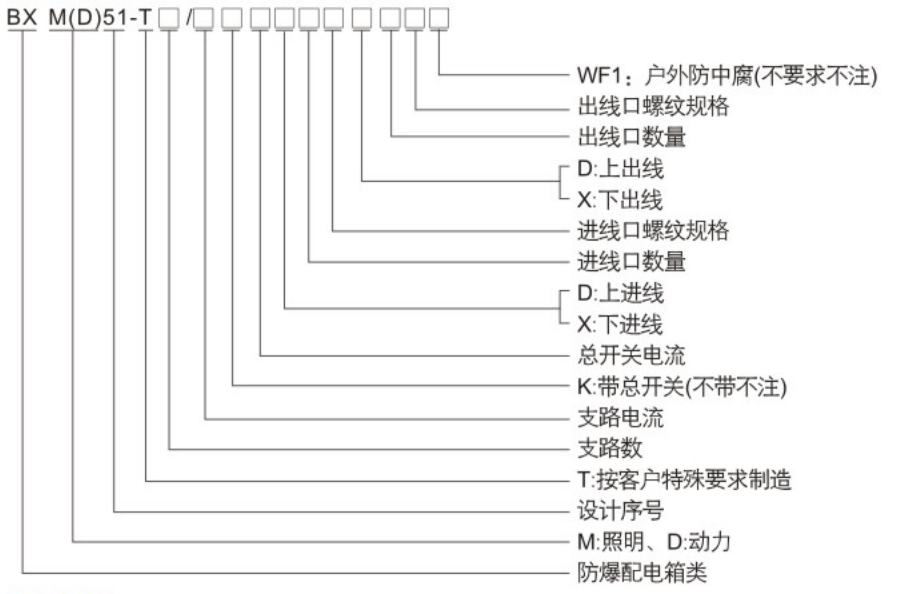

型号规格含义
产品特点
◆壳体采用铝合金压铸或钢板焊接成型,表面经高压静电粉末喷塑处理;
◆本系列产品分为两种结构:
a)复合型结构，主腔采用隔爆型结构，接线腔采用增安型结构;
b)隔爆型结构:分为22种规格可供用户选择;
◆铝合金壳体采用模块化设计，各种回路可以自由组合;
◆内装有高分断小型断路器或塑壳式断路器，通过操作壳盖上的手柄而实现分合;
◆设有接通信号指示灯;
◆具有过载、短路保护功能，可根据用户要求生产带漏电保护功能产品;
◆既可作照明电路或动力电路的配电或通断之用，也可作照明、动力配电或通断混用;
◆钢管或电缆布线;
◆可根据用户要求选择最佳方案经确认后制造;
◆如有其它特殊要求请注明。
技术参数
◆执行标准:GB/T3836.1、GB/T3836.2. GB/T3836.3、 GB/T3836.31、 IEC60079-0 、IEC60079-1、 IEC60079-7、IEC60079-31 EN60079-0、EN60079-1、EN60079-7、EN60079-31
◆防爆标志:Exdb IIB T4/T5/T6 Gb、Ex dbeb IIB T4/T5/T6 Gb、Ex tb IICT130/T95/T80C Db
◆额定电压: AC24/36/110/220/380/41 5/500/690V
◆主回路额定电流:≤400A ≤630A
◆支路数:4、6、8、10、12 4、6、8、10、12
◆支路额定电流:≤350A ≤350A
◆防护等级: IP65、IP66* IP65、IP66*
◆防腐等级: WF1. WF2* WF1. WF2*
◆引入口规格:G'1;~G4 G'~G4、NPT/-NPT4、 M20x1.5-M110x1.5
◆适用电缆外径:Φ6.5mm~Φ85mm Φ6.5mm~Φ85mm
订货须知
◆若需订购BXM(D)51防爆照明(动力)配电箱支路数为4路、支路电流为20A、带总开关、总开关电流为100A、下进下出、引入口规格为1个G11/2、4个G3/4则订货型号为: BXM(D)51-4/20 K100 X1G11/2X4G3/4防爆标志为: Ex dbllBT6 Gb
◆订货时请将支路数对应的电流，进出线口数量及相应的方向明确;

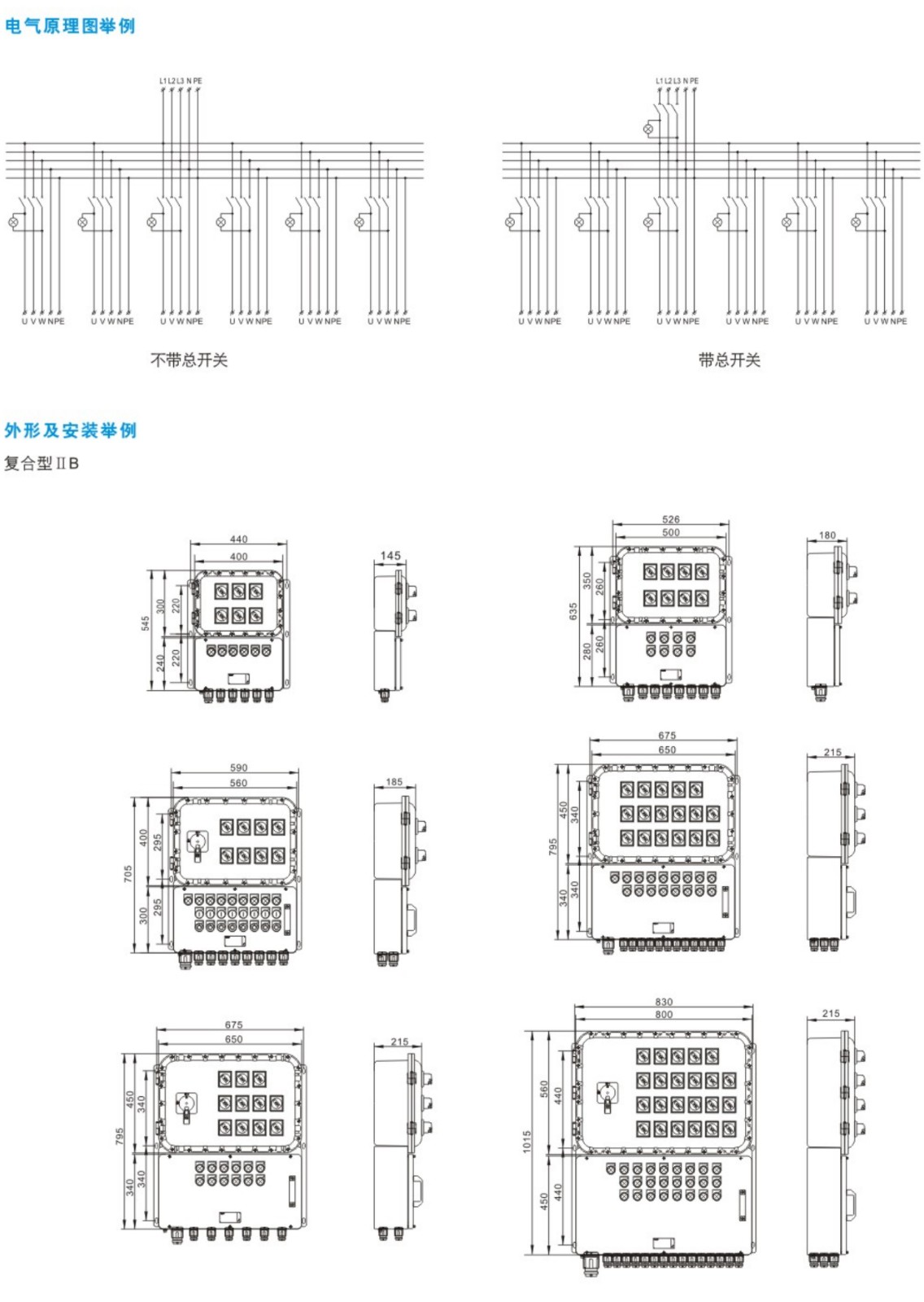

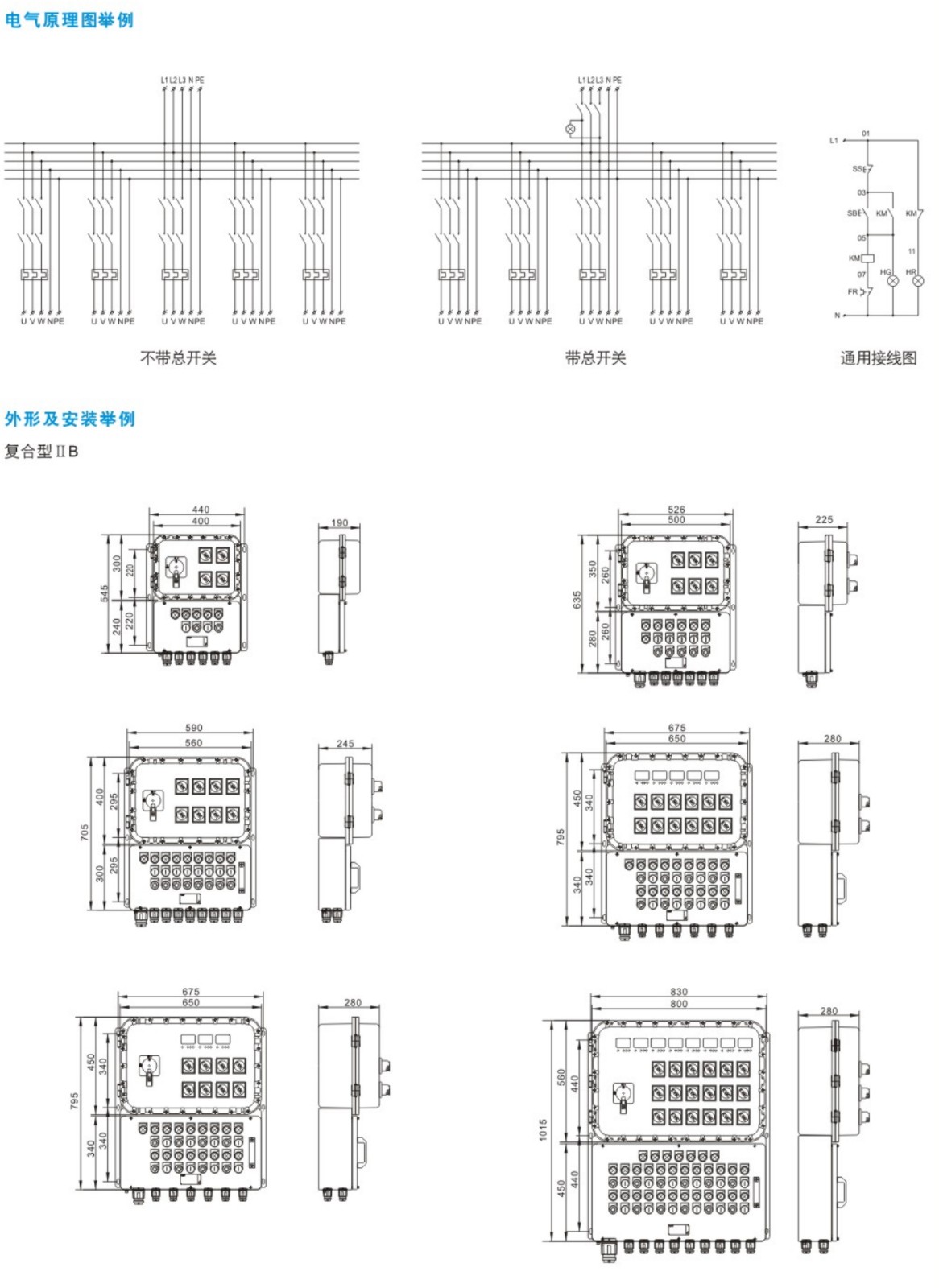

◆如有总开关请注明总开关电流;若带漏电功能及特殊仪表仪器，则需另外说明，一般情况下，用户必须提供电气原理图。
